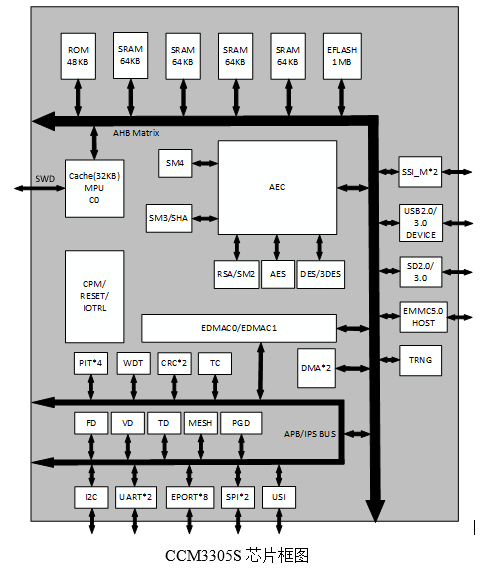

1.概述

CCM3305S芯片采用具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。芯片集成了多種加密引擎模塊、可廣泛應用于移動支付、安全存儲和數據實時加密等應用領域。典型工作頻率80MHz。

2.功能特點

2.1 CPU特性

l  低功耗 32 位 RISC 核芯，高度優化的 3 級流水線

l  支持字節、半字、字內存訪問

l  支持中斷嵌套

l  支持單周期 32 位×32 位硬件整數乘法器陣列、3~13 周期硬件整數分頻器陣列

l  存儲器保護單元 MPU

l  低功耗高性能

l  支持 Cache

l  定時模塊 EPT

2.2      片上存儲資源

l  256KB SRAM

l  1MB EFLASH

         -    最少擦除次數10萬次

2.3      內部模塊

l  DMA/EDMA

 l  4個定時器（PIT32bit）

l  看門狗（WDT）

l  計時器（TC）

2.4      安全特性

l  公鑰算法引擎

-            RSA1024



密鑰對生成：97.79mS/次

解密/簽名： 0.484mS/次

  加密/驗簽： 0.11mS/次

   -            RSA2048

                            密鑰對生成：927.245mS /次

                 解密/簽名： 1.947mS/次

  加密/驗簽： 0.297mS/次



-            SM2



密鑰對生成：0.352mS/次

簽名： 0.407mS/次

驗證： 0.583mS/次



l  對稱算法引擎



-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

DES加、解密速度：98.73MB/s



-            AES支持ECB/CBC/CFB/OFB/CTR/GCM/XTS模式

AES_128加、解密速度：101.547MB/s

AES_256加、解密速度：98.838MB/s



-            SM4支持ECB/CBC/CFB/OFB/CTR/XTS模式

加、解密速度：112.76MB/s



l  摘要算法引擎

-            SM3

88.695MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/SHA-512





SHA-0：   82.629MB/s



SHA-1：   82.638MB/s

SHA-224： 92.394MB/s

SHA-256： 92.403MB/s

SHA-384： 92.403MB/s

SHA-512： 92.403MB/s

l  CRC

-            支持CRC32/ CRC16/ CRC8



-            支持DMAC操作

l  存儲保護機制



-            面向應用的存儲分區，硬件支持各分區之間的安全隔離

-            總線加擾

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

l  安全檢測與防護單元

-            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

2.5      其他特性

l  每一顆產品具有唯一序列號

l  供電電壓：1.62V~5.5V

l  自帶LDO電源輸出

l  功耗

-            典型功耗：50mA@80MHz

-            低功耗模式：4mA

-            休眠模式：300nA

l  ESD(HBM)：2KV

l  支持內部上電復位和外部復位

l  工作溫度：商業級0℃~70℃，工業級-40℃~85℃

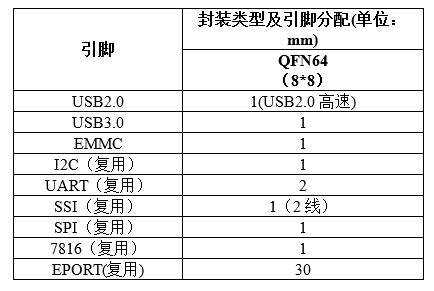

3.封裝形式

4.產品資質

l  商用密碼產品認證安全芯片二級

l  中國網絡安全審查技術與認證中心EAL5+

5.典型應用

l  加密TF卡

l  U盤KEY

l  移動支付

l  數據加密

6.技術支持

l  完整的開發環境

l  豐富的驅動庫

l  完善的應用解決方案
