CUni360S-Z芯片簡介

1 概述

        CUni360S-Z安全芯片是具備接觸和磁條卡操作功能的信息安全芯片。CUni360S-Z芯片采用國內具有自主知識產權的32位CPU安全內核CS0進行設計，具有低功耗、高性能、多功能及高安全性等特點。可廣泛應用于POS機、雙界面讀卡器、動態二維碼終端等領域。典型工作頻率60MHz。

2 產品特點

    2.1 CPU特性

l  低功耗32位RISC核芯，高度優化的3級流水線

l  支持字節、半字、字內存訪問

l  支持中斷嵌套

l  支持單周期32位×32位硬件整數乘法器陣列、3~13周期硬件整數分頻器陣列

l  存儲器保護單元MPU

l  低功耗高性能

l  支持Cache

l  定時模塊EPT

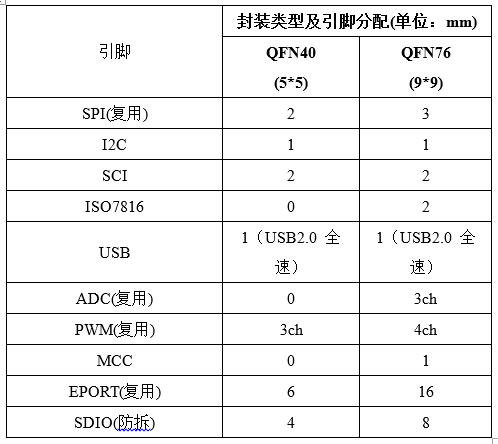

    2.2 片上存儲資源

    2.3 內部模塊

      l   DMA/EDMA

l   2個定時器（PIT）

l   看門狗（WDT）

l   實時時鐘（RTC）

l   計時器（TC）

    2.4 安全特性

l  公鑰算法引擎

-            RSA1024/RSA2048



-            ECC256/ECC384/ECC512



-      SM2

l  對稱算法引擎

-            DES/3DES支持ECB/CBC模式

-            AES支持ECB/CBC/CFB/OFB模式

-            SM4支持ECB/CBC/CFB/OFB模式

l  摘要算法引擎

-            SM3

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

l  存儲保護機制

-            面向應用的存儲分區，硬件支持各分區之間的安全隔離

-            總線加擾

l  真隨機數發生器，符合FIPS 140-2標準和國家商密標準

l  安全檢測與防護單元

    -            電壓異常檢測單元

-            光照異常檢測單元

-            電源毛刺檢測單元

-            支持金屬屏蔽保護

-            溫度異常檢測單元

-            頻率異常檢測單元

-            支持時鐘和復位脈沖過濾

-            安全優化布線

l  PCI認證支持

-            支持128 Byte的NVSRAM

-            支持4對開蓋檢測信號，動態/靜態檢測模式可配

-            支持電壓檢測

-            支持溫度檢測

  -            支持自毀清零NVSRAM

2.5   其他特性

l  每一顆產品具有唯一序列號

l  主電輸入電壓2.5V~5.5V，PCI域輸入電壓1.9V~3.63V

l  典型功耗20mA @ 60MHz

l  低功耗模式50uA

l  休眠模式：0.2uA

l  ESD(HBM)：2.5KV

l  支持內部上電復位和外部復位

l 工作溫度 -40℃~85℃

4  產品資質

     l  商用密碼產品認證安全芯片二級

l  中國網絡安全審查技術與認證中心EAL4+認證

l  終端芯片安全評估

5 典型應用

6 技術支持

l  完整的開發環境

l  豐富的驅動庫

l  完善的應用解決方案
